Odkryj komory grzewcze

Jest to trwałe i wydajne rozwiązanie, które z powodzeniem stosowane może być wszędzie tam, gdzie w celu zmiany stanu skupienia czy lepkości lub innych procesów konieczne jest ogrzanie różnego rodzaju wyrobów (produktów, surowców czy mieszanin) znajdujących się w beczkach lub zbiornikach. Jako producent z kilkudziesięcioletnim doświadczeniem w branży oferujemy zarówno standardowe rozwiązania, jak i te projektowane indywidualnie, na specjalne zamówienie naszych Klientów.

Komory grzewcze i ich zastosowanie
Używane są podczas różnego rodzaju procesów technologicznych, w których zmieniany jest stan skupienia i lepkości zawartości beczek oraz innych zbiorników, by przygotować ją do kolejnych etapów procesu produkcyjnego. Z uwagi na bardzo szerokie zastosowanie jako producent komór grzewczych często wykonujemy zamówienia dla różnych sektorów. Pracujemy m.in. z sektorem:

- chemicznym,
- farmaceutycznym,
- kosmetycznym,
- petrochemicznym,
- spożywczym.

Niemniej jednak, komory grzewcze stosuje się także w zakładach przygotowujących różnego rodzaju mieszaniny surowców. Wyroby wykorzystywane są również w sektorze przetwórstwa ropy naftowej i gazu.

Działanie i sterowanie urządzeń

Oferowane przez nas urządzenia oparte są na zjawisku konwekcji powietrza. W górnej części komory grzewczej umieściliśmy specjalny wentylator. Jego zadaniem jest zasysanie powietrza, które następnie kierowane jest na element grzewczy lub wymiennik ciepła (zasilany cieczą, np. gorącą wodą, parą nasyconą czy olejem termalnym). W dalszej kolejności powietrze trafia do kanału tłocznego. Kanał tłoczny z kolei równomiernie kieruje podgrzane już powietrze w stronę ogrzewanych wyrobów - zawartości beczek czy zbiorników. W ten sposób możliwe jest uzyskanie optymalnej wymiany ciepła. Cały proces sterowany jest za pomocą cyfrowego regulatora temperatury. Jest on zamontowany w panelu sterowania urządzenia. Regulator temperatury połączony jest z umieszczonym w odpowiednim miejscu czujnikiem temperatury.



Wytrzymałość

Izolacja termiczna
Komora jest zaprojektowana pod kątem długotrwałego zapewnienia wysokiej wytrzymałości na obciążenia i naprężenia oraz przypadkowe uderzenia w trakcie czynności eksploatacyjnych. Konstrukcje nośne, w tym półki, na których stawiane są beczki lub pojemniki, projektowane są na podstawie obliczeń wytrzymałościowych. Konstrukcja wykonana jest w sposób zapewniający brak mostków cieplnych i zaopatrzona jest w odpowiednią izolację termiczną, dzięki czemu do minimum ograniczone są straty ciepła, układ grzewczy charakteryzuje się wysoką wydajnością, a całe urządzenie pozwala na uzyskanie znaczących oszczędności energii.

Producent szaf komór grzewczych - szeroki wybór
Wszystkim zainteresowanym jesteśmy w stanie zaoferować standardowe komory grzewcze spełniające szeroki zakres potrzeb naszych Klientów. Proponujemy duży wybór wariantów, a każdy z nich różni się wymiarami, pojemnością, ilością poziomów składowania czy stref grzewczych. Serdecznie zapraszamy wszystkich zainteresowanych do zapoznania się z naszym asortymentem. Ponadto, tworzymy również projekty indywidualne. Jako producent komór grzewczych w zależności od potrzeb naszych Klientów, możemy zmienić kolor, dopasować liczbę poziomów składowania czy rodzaj stali, z którego wykonane są komory grzewcze.

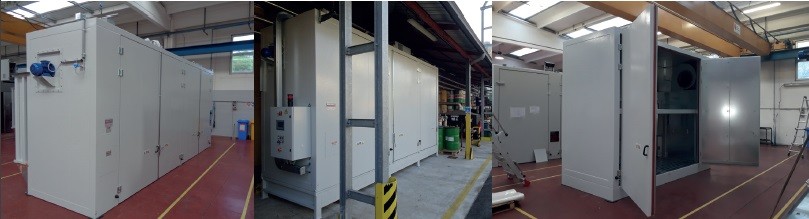

Konstrukcja komór grzewczych
Jako producent dokładamy wszelkich starań, by oferowane przez nas rozwiązania spełniały oczekiwania naszych nawet najbardziej wymagających Klientów. Dlatego właśnie zadbaliśmy, by posiadały one specjalną konstrukcję. Taka konstrukcja zbudowana jest w oparciu o spawaną ramę stalową. Do niej z kolei mocowane są ściany nośne, które wykonano z odpowiednio zmontowanych blach metalowych oraz płyt izolacyjnych z wełny mineralnej (niezawierającej azbestu). Co więcej, sama konstrukcja wykonana została w sposób zapewniający brak mostków cieplnych. Zaopatrzyliśmy ją również w odpowiednią izolację termiczną. To właśnie dlatego straty ciepła zostały ograniczone do niezbędnego minimum. Układ grzewczy wyróżnia zatem wysoka wydajność, dzięki temu całe urządzenie jest bardzo energooszczędne.



WŁAŚCIWOŚCI KOMÓR GRZEWCZYCH

TEMPERATURA ROBOCZA

a. Do +100°C
b. Do +150°C

• Podane powyżej temperatury
robocze są zapewnione dla komór
wyposażonych w elektryczny układ
grzewczy.
• W przypadku komór ogrzewanych
za pomocą pary, gorącej wody lub
gorącego oleju, podane powyżej
temperatury robocze są zależne od
wydajności instalacji w zakładzie
klienta.
• Komory ogrzewane za pomocą
gorącej wody, która jest
dostarczana zwykle w temperaturze
maks. +90°C, mogą osiągnąć
temperaturę roboczą ≤ +60°C (ΔT
≈ 30°C).








POJEMNOŚĆ

• 2 – 4 – 8 – 12 – 16 – 24 – 32 – 40
– 48 beczek

• Z wyjątkiem komory ogrzewanej
na „2 beczki”, wszystkie pozostałe
modele są przystosowane do
pomieszczenia po 4 beczki 200 l
umieszczone na palecie chemicznej.
• Komora grzewcza jest także
przystosowana do załadunku
zbiornika IBC 1000 l.
• Dla klientów użytkujących beczki
na europaletach 800 x 1200 mm
oferujemy specjalne modele na
zamówienie.













METODA OGRZEWANIA

a. Elektryczne
b. Parowe

-- W przypadku komór
ogrzewanych za pomocą
pary, gorącej wody lub oleju
termalnego, ze względu
na ograniczenia instalacji
zasilającej, która ma wpływ na
jej wydajność, klient musi nas
poinformować o temperaturze
(w °C) i ciśnieniu w instalacji
zasilającej.
c. Gorąca woda
d. Olej termalny

• Na zamówienie możemy dostarczyć
komorę przystosowaną do dwóch
rodzajów ogrzewania:
-- elektryczne + parowe
-- elektryczne + gorąca woda
-- elektryczne + olej termalny.
• Na zamówienie możemy dostarczyć
komorę przystosowaną do
ogrzewania gazowego (gazem
ziemnym lub LPG).




WŁAŚCIWOŚCI KOMÓR GRZEWCZYCH


MIEJSCE MONTAŻU

a. Wewnątrz
b. Na zewnątrz

• Komory przeznaczone do montażu na zewnątrz posiadają
następujące wyposażenie:
-- uszczelnienie płyt metalowych (aby zapobiec
przenikaniu powietrza)
-- zadaszenie ochronne
-- panel sterowania o stopniu ochrony IP65 (dla wersji
z obudową „wodoszczelną”) lub IP66 (dla wersji
z obudową przeciwwybuchową dla zewnętrznej strefy
ATEX)













ZABEZPIECZENIE PRZECIWWYBUCHOWE (ATEX) DLA GAZÓW
a. Komory grzewcze bez klasyfikacji ATEX dla stref wewnętrznych
i zewnętrznych

b. komory grzewcze z klasyfikacją wnętrza jako Strefa 1 –
gazy, lub Strefa 2 – gazy, bez klasyfikacji ATEX dla obszaru
zewnętrznego

c. komory grzewcze z klasyfikacją ATEX dla obszarów wewnętrznych
i zewnętrznych (Strefa 1 – gazy)

• Dla typu b (klasyfikacja ATEX dla obszaru wewnętrznego),
na etapie zamawiania klient musi dostarczyć karty
charakterystyki dla produktów, które mogą powodować
wzrost ilości gazów, par lub mgieł, aby umożliwić
przeanalizowanie tych danych w celu przedstawienia
prawidłowej klasyfikacji obszarów i odpowiedniego
dobrania środków bezpieczeństwa.
• Dla typu c (klasyfikacja ATEX dla obszaru zewnętrznego)
obowiązkiem klienta jest określenie klasyfikacji zagrożeń
dla obszaru, w którym komora grzewcza będzie
zainstalowana.
• Komory nie są przystosowane do zamontowania
w miejscach zagrożenia wybuchem pyłów (Strefy
21 i 22).
• Komory nie są przystosowane do zamontowania
w obszarach klasyfikowanych jako Strefa 0.


Wytrzymałość urządzeń od Topserw
Wszystkie rozwiązania oferowane przez Topserw wykonane są ze starannie wyselekcjonowanych materiałów. Dzięki temu możemy być pewni, że oferowane przez nas wyroby wyróżnia duża wytrzymałość oraz odporność na różnego rodzaju czynniki zewnętrzne, w tym obciążenia i naprężenia, a także przypadkowe urazy mechaniczne powstające w trakcie obsługi. Przykładowo, w celu zapewnienia długotrwałej i bezproblemowej eksploatacji, wyposażyliśmy je w specjalne konstrukcje nośne (również półki), projektowane na podstawie obliczeń wytrzymałościowych. Dzięki temu mogą one być wykorzystywane do stawiania na nich beczek oraz pojemników.
